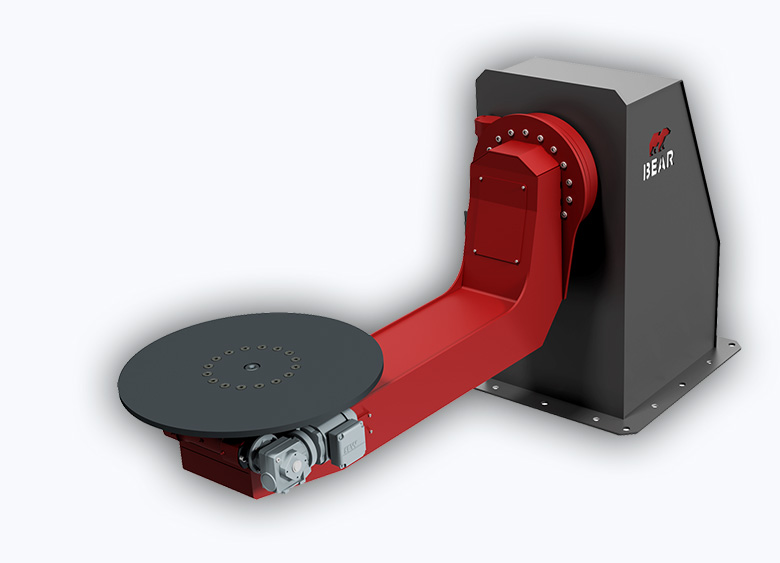

Obrotnik spawalniczy serii BE – precyzyjne i kompaktowe rozwiązanie dla każdego
Obrotniki spawalnicze serii BE pozwala na bezpieczne obracanie do optymalnej pozycji elementów do spawania lub montażu. Obrót wykonywany jest w dwóch osiach. Pozycjoner spawalniczy BE charakteryzuje się niewielkimi rozmiarami, dzięki temu urządzenie z łatwością można zmieścić praktycznie w każdym miejscu w zakładzie. Dzięki zakotwieniu pozycjonerów do podłoża uzyskujemy bardzo dużą stabilność, nie ograniczając przestrzeni roboczej.
Model | BE500 | BE1000 |
|---|---|---|
Udźwig [kg] | 500 | 1000 |
Moment obrotowy stołu [Nm] | 4320 | 4320 |
Prędkość obrotowa stołu [obr/min] | 0~3 | 0~3 |
Kąt obrotu stołu [°] | 360 | 360 |
Szerokość pozycjonera D [mm] | 900 | 900 |
Wysokość pozycjonera B [mm] | 1360 | 1360 |
Długość podstawy pozycjonera C [mm] | 2878 | 2878 |
Średnica stołu roboczego G [mm] | 800 | 800 |
Szerokość ramienia pozycjonera E [mm] | 290 | 310 |
Odległość od osi stołu do ramienia A [mm] | 1000 | 1000 |
Wysokość stołu roboczego od podłoża F [mm] | 800 | 800 |
Waga [kg] | 750 | 810 |
wersja standard
Opcje dodatkowe obrotników

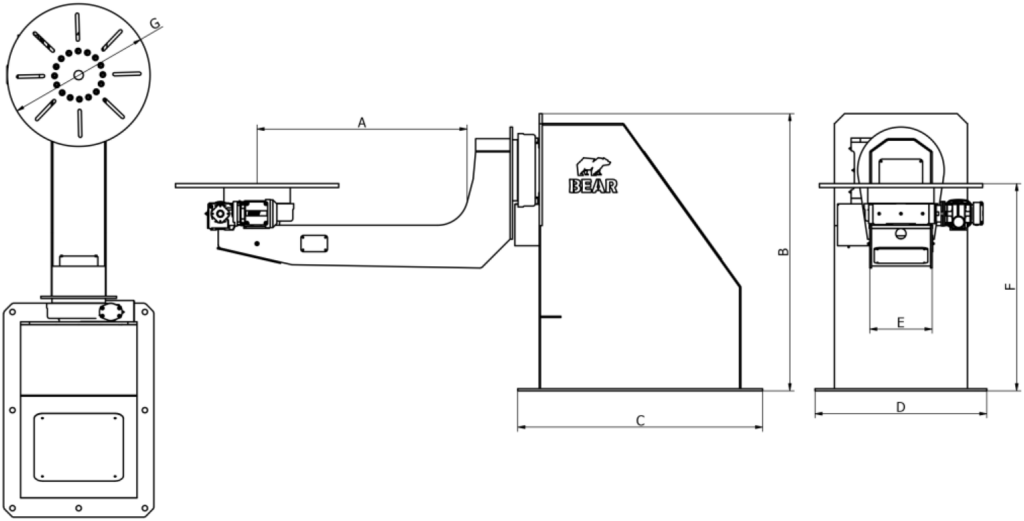

rysunek techniczny
Sprawdź pozostałe serie pozycjonerów BEAR
Pozycjonery serii PX pozwalają na bezpieczne podnoszenie, obrót i nachylenie do optymalnej pozycji elementów do spawania lub montażu.
Seria SPR jest najbardziej popularną i najchętniej wybieraną przez klientów linią naszych pozycjonerów.
Główną zaletą pozycjonerów serii BE jest zapewnienie funkcjonalności urządzenia zachowując atrakcyjność cen.
Pozycjonery serii RO przystosowane są do pracy z robotem spawalniczym.
Pozycjonery serii RT przystosowane są do pracy z robotem spawalniczym.
Co to jest obrotnik spawalniczy?
Obrotnik spawalniczy to zaawansowane urządzenie wykorzystywane w przemyśle spawalniczym, które ma na celu ułatwienie procesu spawania poprzez zapewnienie precyzyjnego obrotu elementów wokół własnej osi. Głównym zadaniem obrotnika jest umożliwienie swobodnego obracania detali spawanych, co zapewnia spawaczowi łatwiejszy dostęp do trudnych do osiągnięcia miejsc, szczególnie tych, które wymagają dokładności i precyzyjnych połączeń. Urządzenie to jest szczególnie przydatne w pracy z dużymi, ciężkimi lub nieregularnymi elementami, które trudniej utrzymać w odpowiedniej pozycji ręcznie.
Obrotniki spawalnicze to narzędzia, które oferują dużą wygodę i komfort pracy w warsztatach, gdzie spawanie detali o różnych kształtach i rozmiarach jest codziennością. Dzięki tej technologii spawacze mogą wykonać swoje zadania w sposób bardziej ergonomiczny, a także zmniejszyć ryzyko wystąpienia błędów spawalniczych. Obrotniki są wykorzystywane przede wszystkim w procesach, które wymagają powtarzalności, precyzyjnego ustawienia elementów, oraz łatwego dostępu do wszystkich części detali spawanych.
Zastosowanie obrotników spawalniczych
Obrotniki spawalnicze są szeroko stosowane w różnych gałęziach przemysłu, zarówno w produkcji maszyn, jak i w budowie wielkogabarytowych konstrukcji. Dzięki swojej wszechstronności, urządzenia te znajdują zastosowanie w wielu dziedzinach, takich jak:
Przemysł stoczniowy – w produkcji jednostek pływających, manipulator spawalniczy jest wykorzystywany do obracania dużych elementów, takich jak kadłuby statków czy rury, co pozwala na spawanie w wygodnej i bezpiecznej pozycji.
Przemysł petrochemiczny i gazowy – obrotniki spawalnicze są niezbędne przy spawaniu dużych zbiorników, rurociągów czy innych instalacji, które muszą być szczelne i dokładnie połączone.
Produkcja konstrukcji stalowych – przy spawaniu dużych stalowych konstrukcji, takich jak mosty, wieże czy hale, obrotniki pomagają w dokładnym łączeniu poszczególnych elementów i zapewniają równomierny dostęp do miejsc spawania.
Produkcja sprzętu i maszyn przemysłowych – pozycjonery spawalnicze są idealne do spawania dużych i nieregularnych elementów, takich jak obudowy maszyn czy ramy konstrukcji, gdzie precyzyjne ustawienie detali ma kluczowe znaczenie dla jakości gotowego produktu.
Spawanie rur i zbiorników – obrotniki są szczególnie przydatne w pracy z rurami, zarówno przy spawaniu ich wzdłuż całej długości, jak i wokół ich obwodu. W takich zastosowaniach zapewniają one dużą wygodę i efektywność pracy.
Korzyści dla pracodawcy
Zakup pozycjonera spawalniczego to inwestycja, która przynosi liczne korzyści dla pracodawcy, poprawiając efektywność produkcji, jakość spawów oraz bezpieczeństwo pracy w zakładzie. Oto najważniejsze zalety wynikające z posiadania tego urządzenia:
Zwiększenie wydajności produkcji – Pozycjonery spawalnicze pozwalają na szybsze i bardziej efektywne ustawienie elementów do spawania, co znacząco skraca czas potrzebny na przygotowanie detali. Dzięki możliwości automatycznego obracania elementów, proces spawania staje się płynniejszy i mniej czasochłonny.
Poprawa jakości spawów – Precyzyjne ustawienie elementów w odpowiedniej pozycji zapewnia lepszy dostęp do miejsc spawania, co przekłada się na wyższą jakość połączeń. Pozycjoner umożliwia wykonywanie spawów w różnych pozycjach, co redukuje ryzyko błędów i zapewnia równomierne rozłożenie materiału spawalniczego.
Zwiększenie bezpieczeństwa pracy – Dzięki stabilności pozycjonera, elementy są utrzymywane w odpowiedniej pozycji, co zmniejsza ryzyko ich przypadkowego przesunięcia lub upadku. Pozycjonery eliminują także konieczność ręcznego trzymania elementów, co zmniejsza ryzyko urazów spawaczy wynikających z nieergonomicznych warunków pracy.
Optymalizacja przestrzeni roboczej – Nowoczesne pozycjonery spawalnicze są zaprojektowane z myślą o oszczędności miejsca, dzięki czemu można je łatwo zainstalować w warsztatach o ograniczonej przestrzeni roboczej. Mimo kompaktowych rozmiarów, urządzenia te oferują dużą stabilność, co pozwala na wygodne i bezpieczne wykonywanie spawów.
Zwiększenie efektywności pracy spawaczy – Pozycjoner spawalniczy zmniejsza fizyczne obciążenie spawacza, ponieważ nie musi on ręcznie obracać elementów ani dostosowywać ich pozycji. Dzięki temu spawacze mogą pracować w bardziej komfortowych warunkach, co wpływa na ich koncentrację i wydajność.
Redukcja kosztów i oszczędność czasu – Dzięki pozycjonerom spawalniczym, pracodawcy mogą zredukować czas poświęcany na ręczne ustawianie detali i poprawki spawalnicze. To przekłada się na mniejsze zużycie materiałów, krótszy czas realizacji zamówień i w efekcie – niższe koszty produkcji.
Wydajniejsza organizacja pracy – Pozycjonery umożliwiają lepszą organizację przestrzeni roboczej i harmonogramu pracy, dzięki czemu zakład może wykonywać większą liczbę zleceń w krótszym czasie. Urządzenie pozwala na bardziej zorganizowaną produkcję, co wpływa na płynność procesów i zwiększa konkurencyjność firmy na rynku.
